Velleman - logik-pegelwandler

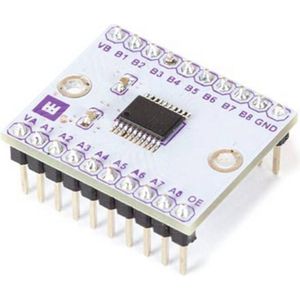

Mit diesem Modul lassen sich Microcontroller, Sensoren und Module mit unterschiedlichen Aus- und Eingangsspannungen verbinden. Die 8 Kanäle sind bidirektional und sind mit Open-Drain- sowie Pushpull-Logiktreibern kompatibel. Das Modul schaltet 5V-Signale sicher auf 3.3 V herunter und treibt gleichzeitig 3.3 V bis 5 V hoch. Es funktioniert aber auch mit 1.8-3.3 V-Pegeln. Ziehen Sie den Pin 'Output Enable' mit einem Pullup-Widerstand auf HIGH, um sicherzustellen, dass die Ausgänge ordnungsgemäß aktiviert werden. Müssen die verschiedenen Logikpegel-Datenleitungen isoliert werden, kann 'Output Enable' auf LOW gezogen werden. Hierdurch werden alle Eingangs-/Ausgangskanäle 'High Z' (hohe Impedanz). Produktinformationen Sprachen der Gebrauchsanweisung Englisch,Primärfarben Blau,Zusätzliche Farben Schwarz, Lila,Zusätzliche Farben detailliert Hellblau,Tiefe des Produkts 22.4 mm,Höhe des Produkts 12.5 mm,Breite des Produkts 26.7 mm,Gewicht Produkt 9 g Technische Daten Spezifikationen kits &
